LXQ係列一次消諧器

概述

LXQ係列6～35kV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱一次消諧器），是安裝在6～35kV電壓互感器（以下簡稱壓變或PT）一次繞組Y。接線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器采用電氣性能優異、超細顆粒的SiC為基材，經大噸位的壓機壓製成高密度的長方形或圓餅狀的坯體，在還原氣氛下，經上千度的高溫燒結而成。裸露的電阻器表麵結構經特殊處理，能經受日曬雨淋，可直接用於戶內外。它的體積小、重量輕、散熱快、強度高、便於安裝，很受用戶青睞。

該產品完全符合現行電力部標準DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第4.1.5條中的規定，可以起到良好的限製電壓互感器鐵磁諧振的效果。

型號說明

根據係統電壓分類，LXQ係列一次消諧器分為6kV、10kV、20kV、24KV  35kVS四種；根據設計序號分類，消諧器分為LXQⅡ、LXQⅢ. LXQIV 型，LXQⅡ型消諧器為6kV、10kV係統通用型；LXQⅢ/IV型把6kV係統和10kV係統用的消諧器細分開，針對性更強。

使用條件

1、適用於戶內及戶外，環境溫度-40℃～+60℃；

2、額定頻率：48Hz～62Hz；
3、海拔高度不大於4000m，地震裂度8度及以下地區；

4、大氣中無嚴重汙穢及浸蝕性介質的場所；
5、串接於交流6～35kV非有效接地係統PT一次繞阻中性點與地之間， 在一個係統中

接有多台電壓互感器時，在每台互感器的三相高壓繞阻中性點裝一台消諧器，才能有效地限製弧光接地過電壓和消除鐵磁諧振。

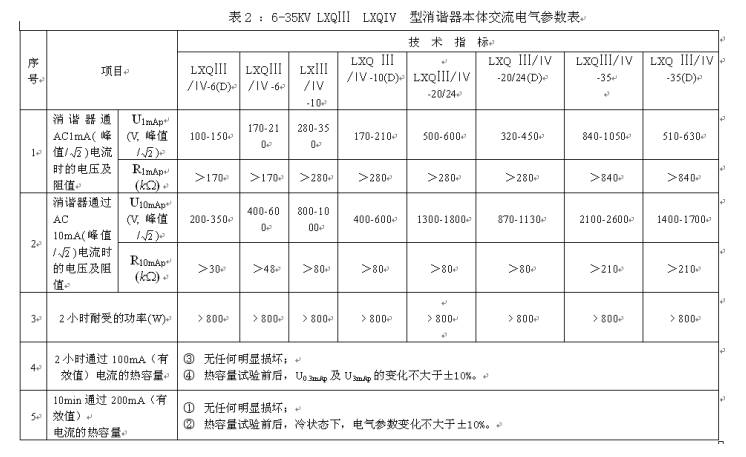

電氣性能

參照國家電網公司企業標準 Q/GDW415-2010

電磁式電壓互感器用非線性電阻型消諧器技術規範

選型原則

LXQ係列一次消諧器按照PT所在電網額定電壓可以分為6kV,10kV,20Kv,24kV及35kV四種，其中10kV消諧器也適用於6kV電網中的PT。選取消諧器的型號除了與壓變所在電網額定電壓有關，還與壓變高壓繞組X端（尾端）的絕緣等級有關。由於消諧器是串在PT一次繞組中性點與地之間的非線性阻尼電阻，其非線性特征使得消諧器在正常工作電流段具有一定的阻值，從而有效地限製高壓湧流和鐵磁諧振。可是當電網發生異常的大電流（如雷擊、電網斷線諧振）時，會產生一個比較大的電壓，如果壓變尾端絕緣等級不強（俗稱弱絕緣壓變，其高壓尾端與二次側一同輸出），就有可能損壞壓變X端絕緣。針對這種情況，LXQ係列消諧器因壓變X端絕緣等級不同而分為LXQ型和LXQ(D)型。LXQ(D)型提供一個D參數元件，該元件能有效限製消諧器兩端電壓，使其在弱絕緣壓變的絕緣耐受水平之下，從而有效保護中性點絕緣。我們根據國內主要廠家6～35kV壓變絕緣結構和運行經驗，建議選配LXQ係列消諧器如下：

表3  LXQ係列消諧器建議選配型號表

安裝方式

一次消諧器必須安裝在壓變中性點與地之間，下端固定接地，上端接中性點，如下圖所示。若安裝在壓變櫃內，消諧器與周圍接地體的距離建議≥2cm。消諧器上端與壓變中性點采用絕緣導線連接。消諧器不分正負極，一般垂直安裝，也可以水平安裝。安裝原理圖如下：

質量保證

產品出廠後，在用戶完全遵守本產品說明書規定的運輸、儲存、安裝和使用要求的情況下，產品在出廠之日起一年內，如發現產品及配件發生非人為損壞，本公司負責免費修理並對售出產品負責終身維修，超過一年期限裝置維修酌情收取適量成本費。
