小電流選線裝置是工業現場電路保護係統的組成部分,該裝置能夠在電路係統發生接地(弧光或金屬性)現象時準確判斷出故障出現的位置,並把信息進行遠程傳輸,從而方便現場人員檢修。
該裝置結構采用模塊化設計,主控片采用16位高速度自帶數據采集模塊的高性能單片機,各模塊之間采用可冗餘校驗、多主發送的CAN通訊方式進行數據交換及共享。麵板采用顯示屏及簡單的5鍵操作功能進行人機對話。
係統采用雙看門狗方式來檢測係統的運行;較寬的工作輸入電壓,較高的電流信號測量精度;具備故障和設置信息的記憶功能;具備實時數據和故障數據遠傳功能。
裝置啟動運行後,係統時刻監測各段的零序開口電壓變化情況,一旦開口電壓在連續3ms內的值大於給定的值時,立即啟動該段的選線功能,同時對接下來一個周期內的開口電壓進行采樣並計算有效值,通過有效值的大小來判斷係統是否符合接地故障,如果符合條件,則顯示屏彈出故障界麵,顯示故障的位置及故障時的電流值。
在選線方法上,係統采樣相位法和最大有效值法。啟動選線後,選線部分先采樣一個周期的數據,延時若幹個周期後進行下一個周期的數據采樣;通過對比兩采樣周期數據的變化來判斷相位是否變化,如果相位發生變化(弧光接地發生後消弧設備投入保護的情況),而且其有效值大於一個設定的限值(作為幹擾信號值)時,認為該段發生故障;如果該段所有相位都不發生變化(弧光接地時消弧設備不投入保護或發生的是金屬性接地),則根據有效值最大法來判斷故障位置。
故障發生並選出後,係統給出無源接點報警信號,也可根據客戶定製要求外掛一對一的報警接口模塊。
產品選型表
功能描述 | -SLCH-18A | -SLCH-36A | -SLCH-54A |
最大選線段數 | 三段 | 三段 | 三段 |
最大線路數 | 18 | 36 | 54 |
小電流選線裝置技術參數表 表1
技術指標 | 技術參數 | 備 注 |
工作 電壓 | AC/DC:85V~265V | |
輸入開口零序電壓U0x | 0~150V | 測量精度1% |
輸入零序電流 | 20mA~3A | 測量精度0.5% |
選線範圍 | 3段母線共54路 | 可自行設定 |
環境溫度:-20℃~+60℃;
大氣壓:80~110Kpa;
空氣相對濕度:90%(25℃),50%(60℃);
適用範圍:3KV~35KV係統;
周圍不能有爆炸危險介質,不得在含有腐蝕性或破壞絕緣的導電介質或氣體中使用;
安裝在通風良好、防塵、防沙、防雨的地方。
選線裝置的硬件由電源模塊、顯示模塊、選線模塊和CAN總線模塊組成。
電源模塊部分提供裝置電路所需各種電壓,同時該模塊板集成有繼電器,供報警輸出使用;顯示模塊部分用於采集開口零序電壓、顯示、數據保存及數據遠傳功能;選線板負責母線及及支線各零序電流回路的采樣。CAN總線負責把以上上模塊有機的組合在一起。框圖如下:
3.2按鍵說明

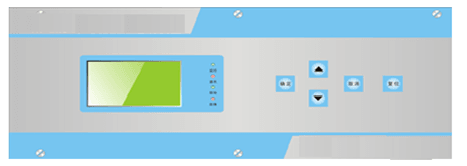

按鍵包括:菜單鍵、確認鍵、+鍵、-鍵和複歸鍵。該複歸鍵是在出現故障後,報警繼電器吸合,在排除故障後,按複歸鍵解除報警。菜單選擇移動菜單項,按一次菜單鍵選中菜單項順序移動,按確認鍵進入選中菜單項。+鍵、-鍵用於調整數據大小。效果圖如下:
係統正常運行時,LCD顯示實時開口電壓值;發生故障時立即彈出故障報警界麵;通過鍵盤能夠方便地進行參數修改或信息菜單。
裝置開機界麵(如圖3)所示,選線界麵如圖4)所示,通過‘菜單’鍵進入主菜單(如圖5);主菜單裏包含時間設置、通訊設置、線路參數及故障記錄等
在主菜單下,利用‘菜單’鍵選擇時間設置項,並按‘確認’鍵進入時間設置(如圖5)。通過‘菜單’鍵選擇設置項,通過‘+、-’鍵改變數值。如果在設置項上用‘確認’鍵退出,則保存設置的值,否則不保存設置內容。
在主菜單下,利用‘菜單’鍵選擇通訊設置項,並按‘確認’鍵進入通訊設置(如圖6)。通過‘菜單’鍵選擇設置項,通過‘+、-’鍵改變數值。如果在設置項上用‘確認’鍵退出,則保存設置的值,否則不保存設置內容。
在主菜單下,利用‘菜單’鍵選擇線路參數項,並按‘確認’鍵進入線路設置界麵(如圖7)。該界麵能夠選擇設置線路設置、啟動電壓及投入設置。
4.3.1線路設置
在線路參數的菜單界麵下,利用‘菜單’鍵選擇線路設置項,並‘確認’進入線路設置界麵(如圖8),通過‘菜單’鍵來選擇需要改變的數據,通過‘+、-’鍵改變數值。如果該路設置成功,通過‘確認’鍵保存該路設置並進入下一路的設置。如果上路設置錯誤,可以選擇“上一路”選項進入上路的設置。可以選擇到‘返回’項退出,已經修改的內容有效。否則係統會一直提示修改下一個編號,直到最後一個修改完成後退出。
在線路參數界麵下,選擇啟動電壓項,並‘確認’進入啟動電壓界麵(如圖9),通過‘+、-’鍵改變數值。如果該路設置成功,通過‘確認’鍵保存設置並進入上級菜單。
在線路設置界麵下,選擇投入設置項,並‘確認’進入線路投入設置界麵(如圖10)可以設定投入數及電容電流值數(安培)。
電容電流值代表現場發生接地時一次端最小電流值;在實際調試時,建議電容電流設置值為現場發生接地時一次段最小電流值的60%。調試完成後建議不要改動該參考值,否則影響選線準確度。
在主菜單下,利用‘菜單’鍵選擇故障記錄項,並按‘確認’鍵進入菜單界麵(如圖11)。
在菜單界麵下選定故障記錄後進入可查看最近20次的故障信息(如圖11),包括故障位置、故障時間、一次端零序電流值。通過‘+-’鍵來翻頁查看,通過‘確認’鍵退出。
在進入故障記錄界麵後,當翻頁到最後一個故障記錄後,會出現提示“是否清除故障記錄?”的界麵(如圖12所示),通過選擇“確定”和“取消”來決定是否清楚記錄。如果清除成功將會出現,“清除記錄成功!”的界麵(如圖13)。
6.通訊規約
本設備采用RS-485總線, 波特率可在1200BPS、2400BPS、4800BPS、9600BPS間任選一種,1位起始位,8位數據位,無校驗位,1位停止位,共10位。
注:SLC出廠時站址和通訊波特率已設好了,站址為01。
CRC校驗權值為CRC-16=X16+X15+X5+1
u 主站詢問下行報文格式為:
地址+功能碼+起始地址+字長度+16位CRC校驗碼
a.讀命令功能碼為03H
·從站應答上行報文格式為:
地址+功能碼+字長度+數據長度+16位CRC校驗碼
數據格式定義:
地址 | 狀態定義 | 備注 |
0000H | 選線故障的段數 | =00 00H (正常) ; =00 01H (第一段故障); =00 02H (第二段故障);=00 03H (第三段故障) |
0001H | 選線故障線路 | =00 00H (無故障) ; =00 01H (母線故障) ; =00 02H (外網故障) ; =00 03H (第一路線路故障) ; =00 04H (第二路線路故障) ; =00 05H (第三路線路故障) …… =00 37H (第五十三路故障) ; |
0002H | 年 | =00 XXH XX代表年 |
0003H | 月 | =00 XXH XX代表月 |
0004H | 日 | =00 XXH XX代表分 |
0005H | 時 | =00 XXH XX代表時 |
0006H | 分 | =00 XXH XX代表分 |
0007H | 秒 | =00 XXH XX代表秒 |
注:該時間分為兩種情況,當故障發生後為故障發生時的時間,當正常時為實時的時間。
例:若設備地址為1
讀取狀態數據:
主站發送:01 03 00 00 00 08 44 0C,其中 44 0C為CRC校驗碼
設備回應:01 03 10 00 01 00 12 00 00 00 01 00 01 00 0B 00 0C 00 1E E4 11,其中E4 11為CRC校驗碼。
此時,第一段的第16路發生故障,時間為2000年1月1日11時12分30秒。
端子A | 端子B | 端子C | 端子D | 端子E | 端子F | 端子G | 端子H | |
1 | AC/DC220V | 備用1 | 電流1* | 電流10* | 電流19* | 電流28* | 電流37* | 電流46* |
2 | 接地 | 備用2 | 電流1 | 電流10 | 電流19 | 電流28 | 電流37 | 電流46 |
3 | AC/DC220V | +24V | 電流2* | 電流11* | 電流20* | 電流29* | 電流38* | 電流47* |
4 | 報警常開節點1 | 24V地 | 電流2 | 電流11 | 電流20 | 電流29 | 電流38 | 電流47 |
5 | 報警常開節點1 | 開口電壓1 | 電流3* | 電流12* | 電流21* | 電流30* | 電流39* | 電流48* |
6 | 報警常開節點2 | 開口電壓1 | 電流3 | 電流12 | 電流21 | 電流30 | 電流39 | 電流48 |
7 | 報警常開節點2 | 開口電壓2 | 電流4* | 電流13* | 電流22* | 電流31* | 電流40* | 電流49* |
8 | 報警常開節點3 | 開口電壓2 | 電流4 | 電流13 | 電流22 | 電流31 | 電流40 | 電流49 |
9 | 報警常開節點3 | 開口電壓3 | 電流5* | 電流14* | 電流23* | 電流32* | 電流41* | 電流50* |
10 | 485接地 | 開口電壓3 | 電流5 | 電流14 | 電流23 | 電流32 | 電流41 | 電流50 |
11 | RS485-A | 電流6* | 電流15* | 電流24* | 電流33* | 電流42* | 電流51* | |
12 | RS485-B | 電流6 | 電流15 | 電流24 | 電流33 | 電流42 | 電流51 | |
13 | 電流7* | 電流16* | 電流25* | 電流34* | 電流43* | 電流52* | ||
14 | 電流7 | 電流16 | 電流25 | 電流34 | 電流43 | 電流52 | ||
15 | 電流8* | 電流17* | 電流26* | 電流35* | 電流44* | 電流53* | ||
16 | 電流8 | 電流17 | 電流26 | 電流35 | 電流44 | 電流53 | ||
17 | 電流9* | 電流18* | 電流27* | 電流36* | 電流45* | 電流54* | ||
18 | 電流9 | 電流18 | 電流27 | 電流36 | 電流45 | 電流54 |
1、18路產品無端子E、F、G、H;
2、36路產品無端子G和H。
·開孔圖如下,開孔尺寸為360*140;安裝螺絲開孔:直徑6~7mm。
·機箱深度:180mm;麵板尺寸:396*148mm,
跳閘模塊說明
此跳閘模塊與我公司研發的小電流選線配套使用,模塊與選線主機間采用485數據線連接,跳閘口與線路一一對應。備注:含跳閘擴展模塊的選線裝置 通訊地址不可調,若客戶地址有要求請訂貨時說明。尺寸見CAD資料
端子定義如下圖:
