CCET-840-850數字式保護測控裝置適用於110kV及以下各電壓等級的間隔單元的保護測控,具備完善的保護、測量、控製、備用電源自投及通信監視功能,為變電站、發電廠、高低壓配電及廠用電係統的保護與控製提供了完整的解決方案,可有力地保障高低壓電網及廠用電係統的安全穩定運行。可以和其它保護、自動化設備一起,通過通信接口組成自動化係統。全部裝置均可組屏集中安裝,也可就地安裝於高低壓開關櫃。
u 采用全密封式結構,具有良好的抗震、防塵性能
u 小型化設計,體積小,重量輕,外形美觀,安裝方便
u 采用獨特的可靠性設計,無可調元件,裝置穩定性好,抗幹擾性強
u 全漢化液晶顯示,人機界麵清晰易懂,操作整定極為方便
u 裝置供電電源、控製回路均為交直流兩用
u 具有RS485總線串行通信口,並集成了MODBUS標準通信規約
u 具有事件順序記錄功能,可記錄150條事件,數據掉電不丟失
u 具備完善的自檢功能,完整的異常記錄、事件記錄、操作記錄,所有信息掉電保持
u 外形小巧精細、結構合理,采用高等級、高品質的元器件及多層板技術和SMT工藝,使產品具有很高的電氣性能
u 具有完整的斷路器操作回路
u 超低功耗
GB6162-85 《靜態繼電器及保護裝置的電氣幹擾試驗》
GB7261-87 《繼電器及繼電保護裝置基本試驗方法》
GB2887-89 《計算機站場地技術條件》
GB 14258-93 《繼電保護和安全自動化裝置技術規程》
GB 50062-92 《電力裝置的繼電保護和自動化裝置設計規範》
DL/T 527-2002 《靜態繼電保護裝置逆變電源技術》
IE870-5-103 《繼電保護信息接口標準》
GB /T15145-94 《微機線路保護裝置通用技術條件》
GB/T16435.1-1996《遠動設備及係統和接口(電氣特征)》
GB /T17626.2 《靜電放電抗擾度試驗》
GB /T17626.3 《射頻電磁場輻射抗擾度試驗》
GB/T17626.4 《電快速瞬變脈衝群抗擾度試驗》
GB/T17626.5 《浪湧衝擊抗擾度試驗》
GB /T17626.6 《射頻場感應的傳導騷擾抗擾度試驗》
GB/T17626.8 《工頻磁場抗擾度試驗》
GB /T17626-1998《電磁兼容試驗和測量技術》
GB/T14537-1993 《量度繼電器和保護裝置的衝擊與碰撞試驗》
采用標準機箱,整麵板、背插式結構,嵌入式、後接線安裝方式,強弱電隔離,大大加強了其產品的電氣性能。

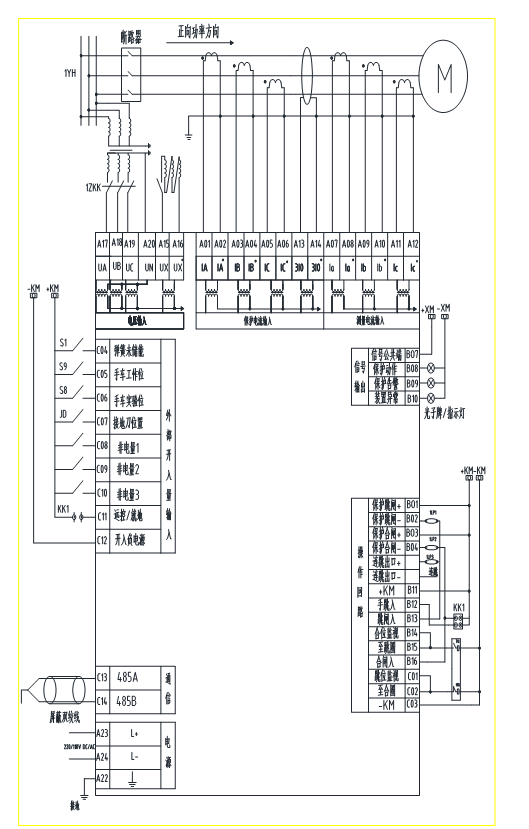

本裝置的插件上包括CPU插件、AC交流采樣插件、DIDO插件和人機對話HMI插件:其中CPU插件為裝置的核心,為高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能;AC插件包括電源和模擬量采集;TRIP插件包括出口、開入。
1)CPU插件
CPU插件由微處理器CPU、RAM、ROM、Flash Memory等構成。包括高性能的32位微處理器CPU,大容量的ROM、RAM及Flash Memory,使得該CPU模件具有極強的數據處理及記錄能力,可以實現各種複雜的故障處理方案和記錄大量的故障數據,可記錄的事件數不少於500次。保護定值等運行配置信息也存入該存儲器中,這些信息在裝置掉電後均不會丟失。
本插件內含通信速度極高、具備通用性接口的RS485總線芯片,為本裝置接入綜合自動化係統的主要通信接口。插件內還設置了硬件時鍾回路,采用的時鍾芯片精度高,並配有電池以掉電保持。另外,CPU插件采用了多層印製板及表麵封裝工藝,外觀小巧,結構緊湊,大大提高了裝置的可靠性及抗電磁幹擾能力。
2)AC交流采樣插件
直流逆變電源:DC220V電壓輸入經抗幹擾濾波回路後,利用逆變原理輸出本裝置需要直流電壓,且采用浮地方式,同外殼不相連。
模擬量采集:外部電流經隔離互感器隔離變換後,由低通濾波器輸入至模數變換器,CPU經采樣數字處理後,構成各種數字式保護繼電器,並實時計算各種測量值。UA、UB、UC 、U0 、IA、IB、IC、I0端子為保護模擬量輸入。
3)DIDO插件
外部開入回路:設置有12路外部開入回路,均采用DC220V直接開入方式,裝置軟件采取了防抖措施,避免了誤發信。
出口繼電器:邏輯繼電器由CPU插件直接驅動,這類繼電器包括:跳閘繼電器、合閘繼電器、信號繼電器等。
4)人機對話HMI插件
人機對話HMI插件主要功能是顯示保護CPU輸出的信息,本插件上的顯示窗口采用四行,每行八個漢字的液晶顯示器,人機界麵清晰易懂,配置IRS9300係列通用的鍵盤操作方式,使得人機對話操作方便、簡單。本插件上還配置了燈光指示信息,使本裝置的運行信息更為直觀。
1) 額定工作電壓 AC220、DC220V或DC110V (訂貨注明)
2) 額定技術數據
a) 交流電流: 5A或1A (訂貨注明)
b) 交流電壓: 400V 或100V (訂貨注明)
c) 頻率: 50HZ
3) 功率消耗
工作電源: 正常工作時,不大於5W;
保護動作時,不大於10W。
交流電流回路: < 1VA/相 (IN =5A);
< 0.5VA/相 (IN =1A);
交流電壓回路: < 0.5VA/相;
4) 精確工作範圍:
電流: 0.04In~20In
電壓: 0.4V~1.2Un
頻率: 0.9Fn~1.1Fn
時間: 0~100s
5) 保護部分精度:
a) 定值精度: ≤±5%;
b) 時間精度: <±1% 整定時間+35ms
c) 整組動作時間: ≤35ms;
d) 頻率精度: ≤0.01Hz;
6) 測控部分精度:
a) 交流量精度: ≤±0.2%;
b) 有功無功: ≤±0.5%;
7) 開關量輸入:
輸入類型: 無源
光電隔離輸入數量:8
工作電壓: AC220V、DC220V或DC110V
8) 開出接點容量:
a)出口繼電器
觸點額定載流容量:250Vac/220Vdc,5A
輸出類型: 無源(空接點)
b)信號繼電器:
觸點額定載流容量:250Vac/220Vdc,5A
輸出類型: 無源(空接點)
9) 通信接口
數目: 1
電氣特性: RS485
傳輸方式: 異步
通信協議: MODBUS
地址: 1~110
波特率: ≤1Mbps
通信介質: 雙絞線或光纖
2.2.1 電氣環境
a). 絕緣電阻
在正常試驗大氣條件下,裝置的帶電電路部分和非帶電金屬及外殼之間,以及電氣無聯係的各電路之間,用開路電壓500V的兆歐表測量絕緣電阻值;正常試驗大氣條件下,各回路絕緣電阻應不小於100 MΩ。
b). 介質強度
在正常試驗大氣條件下,裝置能承受頻率為50Hz, 試驗電壓2000V曆時1min的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。
c). 衝擊電壓
在正常試驗大氣條件下,裝置的直流輸入回路、交流輸入回路、信號輸出觸點諸回路對地以及回路之間,能承受(1.2/50)μs的標準雷電波的短時衝擊電壓試驗,開路試驗電壓5kV,無絕緣損壞。
d). 脈衝群幹擾
裝置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)規定的1MHz和100kHz脈衝群幹擾試驗。試驗嚴酷等級為Ⅲ級, 試驗電壓共模2.5Kv, 差模1kV。
e). 輻射電磁場幹擾
裝置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中規定的嚴酷等級為Ⅲ級的輻射電磁場幹擾試驗,即試驗場強為10V/m。
f). 靜電放電幹擾
裝置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中規定的嚴酷等級為IV級,即接觸放電試驗電壓為8kV、允許偏差±5%,空氣放電試驗電壓為15kV、允許偏差±5%的靜電放電幹擾試驗。
g). 快速瞬變幹擾
裝置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中規定的嚴酷等級為IV級快速瞬變幹擾試驗,即試驗電壓為4kV,允許偏差±10%。
2.2.2 自然環境
工作溫度:-25℃~+70℃
存儲溫度:-40~+85℃
濕度:5~95%RH
2.2.3 機械環境
a) 工作條件:能承受嚴酷等級為Ⅰ級的振動響應、衝擊響應;
b) 運輸條件:能承受嚴酷等級為Ⅰ級的振動耐久、衝擊耐久、碰撞。
功能 | 係列 | CCET-858 |
保護功能 | 電機起動時間過長保護 | √ |
電流速斷保護 | √ | |
定時限過電流保護 | √ | |
反時限過電流(一般、非常、極端) | √ | |
過負荷保護 | √ | |
兩段式負序過流保護 | √ | |
反時限負序過流保護 | √ | |
零序過流保護(小接地係統) | √ | |
低電壓保護 | √ | |
過電壓保護 | √ | |
零序電壓保護 | √ | |
非電量保護 | √ | |
遙測 遙信 | 電流、電壓、有功、無功、功率因數、頻率 | √ |
11路遙信量 | √ | |
事 件 記 錄 | 保護事件 | √ |
告警事件 | √ | |
遙信變位事件 | √ | |
操作記錄事件 | √ | |
事故變位次數統計 | √ | |
控 製 | 就地/遠方分、合閘 | √ |
遠方定值修改 | √ | |
遠方保護投/退 | √ | |
操 作 箱 | 跳位、合位指示 | √ |
自保持、防跳 | √ | |
跳、合閘電流自適應 | √ | |
控製回路斷線告警 | √ | |
通訊 | RS485/雙以太網 | RS485(標配) 雙以太網(選配) |
為了區分電動機起動與堵轉,本裝置的電動機起動邏輯有以下主輔兩個判據:
² 主判據
1)所有三相電流小於6%Ie(Ie為電動機額定電流),並且三相相電壓小於30V,持續60ms
2)在滿足條件1)後80ms內至少一相電流超過125%Ie,則判斷電機起動
3)當所有三相電流小於120%Ie時,判斷電機起動結束
裝置測量電動機起動時間Tstart的方法:從主判據判別電機起動開始,到起動電流過峰值後下降到120%Ie之間的曆時稱為Tstart。電動機起動時間過長會造成轉子過熱,當裝置實際測量的起動時間超過整定的允許起動時間Tstart時,保護動作於跳閘。
² 輔助判據
電動機至少一相電流超過10%Ie,在達到電動機啟動時間又100ms後,判斷電機起動結束。
裝置液晶的右上角的電池標誌用於指示電動機起動是否結束,當電池標誌為充滿電的白色時表示電動機起動結束,該標誌為放電的黑色時則表示起動沒有結束。起動過程見圖2.1。
圖2.1電動機的起動過程
裝置設兩段定時限過流保護。Ⅰ段相當於速斷段,電流按躲過啟動電流整定,在電動機起動完畢後自動下降一半。這樣即可以有效地躲過電動機的巨大起動電流,又可以保證電動機正常起動後提供防備嚴重的過負荷造成的堵轉保護。動作時限可整定, 對於用斷路器控製的電動機整定時間一般較短,而用接觸器控製的電動機整定時間一般較長,可選擇整定為0.3秒,該段主要對電動機短路提供保護。
Ⅱ段是定時限過流段,在電動機啟動完畢後自動投入,該段電流也可根據啟動電流或堵轉電流整定,主要對電動機啟動時間過長和運行中堵轉提供保護。
本裝置設置二段相間過流保護,各段的投退控製定值可獨立控製各段的使用情況。投退控製定值取值含義都為:
0:退出, 1:投入
相間過流保護設有軟壓板,隻有軟壓板和投退控製定值均為投入時,相應的保護段才投入。
負序電流保護主要針對各種非接地性不對稱故障,出現較大的負序電流,而負序電流將在轉子中產生2倍工頻的電流,使轉子附加發熱大大增加,危及電動機的安全運行。裝置設置兩段定時限負序過流保護,Ⅰ段可用作斷相保護,Ⅱ段可用作不平衡保護。
Ⅰ段控製定值取值含義如下:
0:退出,1:跳閘
Ⅱ段控製定值I22nf取值含義如下:
0:退出,1:跳閘,2:告警
其中負序過流Ⅱ段可通過反時限控製字定值選擇該段采用定時限還是反時限特性. 負序Ⅱ段反時限控製取值含義如下:
0:定時限,1:極端反時限
根據國際電工委員會標準(IEC255-4)和英國標準規範(BS142.1966)的規定,本裝置采用其標準反時限特性方程中的極端反時限特性方程(extreme IDMT.):
為電流基準值,取負序過流Ⅱ段定值I22;為時間常數,取負序過流Ⅱ段時間定值tI22。
過負荷保護功能在電動機啟動完畢後才投入,其投退控製定值的取值含義為:
0:退出, 1:跳閘, 2:告警
過負荷跳閘保護設有軟壓板,隻有軟壓板和投退控製定值均為投入時,相應的跳閘保護才投入;過負荷告警隻需投入控製字就可以產生告警事件。
本裝置設置零序過流告警和跳閘保護。可以通過投退控製定值整定為告警和跳閘。投退控製定值取值含義為:
0:退出, 1:跳閘, 2:告警
零序過流跳閘保護設有軟壓板,隻有軟壓板和投退控製定值均為投入時,相應的保護才投入。
裝置設有過電壓保護,電壓取自母線PT電壓過電壓保護設有投退控製定值,取值含義如下:
0:退出,1:跳閘,2:告警。
當斷路器合位且max(UAB、UBC、UCA)大於整定值,過電壓保護經整定延時動作。
過電壓跳閘保護設有軟壓板,隻有軟壓板和投退控製定值均為投入時,相應的保護才投入。
低電壓保護投退控製定值的取值含義為:
0:退出, 1:失壓+低電壓保護, 2:純低電壓保護
TV斷線時閉鎖低電壓保護。
失壓+低電壓保護動作條件是:
1:斷路器合位
2:三個相間電壓均小於低電壓保護定值
3:正序電壓U1>15V或者線路無流
純低電壓保護的條件是:
1:斷路器合位
2:三個相間電壓均小於低電壓保護定值
3:正序電壓U1>15V。
零序過電壓投退控製字取值含義為:
0:退出, 1: 跳閘, 2:告警。
零序過電壓跳閘保護設有軟壓板,隻有軟壓板和投退控製定值均為投入時,相應的保護才投入。
裝置接入非電量1動作接點、非電量動2動作接點、非電量動3動作接點,分別設報警或跳閘控製。若報警或跳閘控製定值整定為0,則不發信也不跳閘。
非電量1接點閉合後,經整定時間延時,若控製字=1,則發出跳閘命令並發信;若控製字=2,則發出報警信號。
非電量2接點閉合後,經整定時間延時,若控製字=1,則發出跳閘命令並發信;若控製字=2,則發出報警信號。
非電量3接點閉合後,經整定時間延時,若控製字=1,則發出跳閘命令並發信;若控製字=2,則發出報警信號。
非電量保護設有軟壓板,隻有在軟壓板投入和相應的控製字設定正確時,相應的保護才投入。
滿足下述任一項,裝置經延時發母線PT斷線報警信號。
1)正序電壓U1<0.15Un時,任一相電流>0.06In。
2)負序電壓U2>8V。
TA斷線同時滿足以下動作條件後10發告警,動作條件如下:
1)零序電壓小於6V
2)計算零序電流大於0.5A
3)電流最大值大於0.5A
4)0.7倍的最大電流大於最小電流
5)0.8倍的最大電流小於中間電流
其中中間電流計算為:Imid_Val=Ia_Val+Ib_Val+Ic_Val-Imax_Val-Imin_Val。
TWJ和HWJ同時為1或0時,經延時報警。
裝置整定包括軟壓板、裝置定值和裝置參數等三方麵。整定應遵循有關規程,本裝置有特殊要求者見有關注釋。裝置參數中無特殊需要者,可取表中列出的缺省值。不用的保護功能,應將其控製定值設為0—退出。
序號 | 軟壓板 | 序號 | 軟壓板 |
1 | 相間過流 | 9 | 非電量2 |
2 | 負序過流 | 10 | 非電量3 |
3 | 過負荷 | 11 | |
4 | 零序過流 | 12 | |
5 | 過電壓 | 13 | |
6 | 低電壓 | 14 | |
7 | 零序過壓 | 15 | |
8 | 非電量1 | 16 |
注:1.軟壓板隻有兩個取值:投入、退出。裝置出廠時,軟壓板均整定為退出。
序號 | 名稱 | 整定範圍 | 步長 | 備注 | |||
1 | 電動機額定電流值 | 0.5~10.00 A | 0.01A | ||||
2 | 電動機啟動時間 | 0~60S | 0.1S | ||||
3 | 電動機啟動次數 | 1~2 | 1 | ||||
4 | 相間定 時限過 流保護 | 相間Ⅰ段保護投退控製 | 0:退出, 1:投入 | ||||
5 | 相間Ⅰ段電流定值 | 0.5~99.99A | 0.01A | ||||
6 | 相間Ⅰ段延時定值 | 0~10.00S | 0.01S | ||||
7 | 相間Ⅱ段保護投退控製 | 0:退出, 1:投入 | |||||
8 | 相間Ⅱ段電流定值 | 0.5~99.99A | 0.01A | ||||
9 | 相間Ⅱ段延時定值 | 0~10.00S | 0.01S | ||||
10 | PT斷線檢測投退控製 | 0~1 | 1 | ||||
11 | 負序過流保護 | 負序Ⅰ段保護投退控製 | 0:退出, 1:投入 | ||||
12 | 負序Ⅰ段電流定值 | 0.5~99.99A | 0.01A | ||||
13 | 負序Ⅰ段延時定值 | 0~10.00S | 0.01S | ||||
14 | 負序Ⅱ段保護投退控製 | 0:退出, 1:跳閘,2:告警 | |||||
15 | 負序Ⅱ段電流定值 | 0.5~99.99A | 0.01A | ||||
16 | 負序Ⅱ段延時定值 | 0~99.99S | 0.01S | ||||
17 | 負序Ⅱ段反時限控製 | 0:退出, 1:投入 | |||||
18 | 過負荷 保護 | 過負荷保護投退控製 | 0:退出, 1:告警, 2:跳閘 | ||||
19 | 過負荷電流定值 | 0.5~99.99A | 0.01A | ||||
20 | 過負荷延時定值 | 0~999.9S | 0.1S | ||||
21 | 零序過流保護 | 零序電流保護投退控製 | 0:退出, 1:告警,2:跳閘 | ||||
22 | 零序電流定值 | 0.05~6.00A | 0.01A | ||||
23 | 零序延時定值 | 0~99.99S | 0.01S | ||||
24 | 過電壓 保護 | 保護投退控製 | 0:退出, 1:告警,2:跳閘 | ||||
25 | 電壓定值 | 100~160V | 0.1V | ||||
26 | 延時定值 | 0~99.99S | 0.01S | ||||
27 | 低電壓 保護 | 保護投退控製 | 0:退出, 1:失壓+低電壓保護, 2:純低電壓保護 | ||||
28 | 電壓定值 | 0~120.0V | 0.1 V | ||||
29 | 延時定值 | 0~10.00S | 0.01S | ||||
30 | 零序過壓保護 | 投退控製 | 0:退出, 1:告警,2:跳閘 | ||||
31 | 電壓定值 | 0.1~120V | 0.1V | ||||
32 | 延時定值 | 0~99.99S | 0.01S | ||||
33 | 非電量 保護 | 非電量1保護控製 | 0:退出, 1:跳閘,2:告警 | ||||
34 | 非電量1延時定值 | 0~99.99S | 0.01S | ||||
35 | 非電量2保護控製 | 0:退出, 1:跳閘,2:告警 | |||||
36 | 非電量2延時定值 | 0~99.99S | 0.01S | ||||
37 | 非電量3保護控製 | 0:退出, 1:跳閘,2:告警 | |||||
38 | 非電量3延時定值 | 0~99.99S | 0.01S |
序號 | 名稱 | 符號 | 範圍 | 步長 | 缺省值 | |
1 | 裝置級管理 | 裝置通訊地址 | 1~99 | 1 | 1 | |
2 | 裝置操作口令 | 0~99 | 1 | 99 | ||
3 | 波特率 | RS485波特率設置 | 0~65535 | 1 | 注1 | |
4 | 開關 延時 | 開入遙信確認時間 | 5~999ms | 1ms | 10ms | |
5 | 遙跳保持時間 | 5~999ms | 1ms | 100ms | ||
6 | 遙合保持時間 | 5~999ms | 1ms | 120ms | ||
7 | 交流量額定值 | CT一次電流額定值 | 0~65535A | 1A | 注2 | |
8 | PT一次電流額定值 | 0~999.9KV | 1 KV | |||
9 | 功率校驗 | 功率校驗定值 | 0~50 | 1 | 15 | |
10 | 係統 控製 | 係統控製字 | 0000~FFFF | 1 | 注3 |
注: 1: “RS485波特率設置”的含義為BTL=□□□□□,共五位表示波特率設置:整定為1200、2400、4800或9600(推薦);裝置為RS485通訊方式。
2: “CT一次電流額定值”和“PT一次電流額定值”為0時的測量值顯示為二次側的值。
3: “係統控製字”為選擇保護裝置功能的控製,一般情況下都使用默認值,在沒有特別提示的情況下都不需要修改,各種型號的裝置的係統控製字應該不一樣。
按 鍵 | 名 稱 | 說 明 |
取消 | 取消 | 放棄(返回)鍵,返回上一級菜單,在修改保護裝置參數時用作放棄所作改動退出。長按此鍵不放,可對保護動作信號進行複歸。 |
確認 | 確認 | 回車(確認)鍵,進入菜單,在修改保護裝置參數時用作確認所作改動並退出。 |
∧ | 向上 | 菜單條選擇上移。長按此鍵不放,可對有光標的數字進行增加。 |
∨ | 向下 | 菜單條選擇下移。長按此鍵不放,可對有光標的數字進行減少。 |
< | 向左 | 對話框內選項左移或菜單條選項向上翻屏 |
> | 向右 | 對話框內選項右移或菜單條選項向下翻屏 |
+ | 加 | 數值增加 |
- | 減 | 數值減少 |
對裝置的大部分操作如:初始化設置以及在運行中查閱定值、故障報文、裝置自檢等操作都通過鍵盤來完成。因此用戶在使用CCET-840-850裝置之前應著重了解上述裝置鍵盤的含義和使用。以下在介紹裝置的使用和操作時,對鍵盤的含義和使用方法不再一一解釋。
![]() |
信號燈解釋:
.運 行:指示主板的運行狀況。主板正常運行時,運行燈表現為閃爍狀態。
.動 作:表示保護跳閘。
.告 警:表示告警信號。
.跳 位:開關跳閘位置狀態。
.合 位:開關合閘位置狀態。
顯示保護裝置的運行狀態:裝置名稱、網絡標識、充電標識。
顯示屏內含背景燈。任意鍵打開背光燈。任何時刻300秒鍾內,如果沒有按鍵盤按鍵,背景光會自動消失並返回運行頁麵。
在裝置顯示正常運行時,顯示的畫麵如下圖所示。(型號不同畫麵內容可能會有所不同)
裝置在正常運行情況下的時候,壓板、測量值,保護值、開入值和裝置時間在滾動的顯示。
顯示屏內含背景燈。裝置處於運行頁麵狀態時,按“取消”鍵熄滅背光燈,按其它任意鍵打開背光燈。任何時刻約1分鍾內,如果沒有按鍵盤按鍵,背景光會自動消失並返回運行頁麵。當有事件發生(如保護動作、保護告警、裝置異常等)時背景燈自動點亮,並顯示報告。按確認鍵進入主菜單。該菜單下有“模擬通道”、“事件報告”、“係統設置”、“裝置測試”四個子菜單。
步驟1:在主菜單下,通過“∧”或“”∨”移動光標字至“模擬通道”;
步驟2:按確認鍵進入該選項。
注:當菜單內選項超過4條時,可使用“∧”、“∨”鍵向上或向下翻屏查看各個條目,以後將不再贅述此項操作方法。
步驟1:在“模擬通道”下,通過“∧”或“∨”或“<”或“>”移動光標字至“保護值”;
步驟2:按確認鍵進入查看保護值(包括大小、相位等信息)
上圖中可通過“∧”或“∨”進行翻頁,相位基準固定為UAB。
步驟1:在“模擬通道”下,通過“∧”或“∨”移動光標字至“測量值”;
步驟2:按確認鍵進入該選項,或按“∧” “∨”鍵進行翻頁查看;
步驟1:在“模擬通道”下,通過“∧”或“∨”移動光標字至“精度校驗”;
步驟2:按確認鍵進入該選項;
精度校驗包括校驗測量值和功率,按“+”“—”進行校驗,在對裝置做精度校驗時需按相應的提示。用戶不需要對此項進行操作。
步驟1:在主菜單下,通過“∧”或“”∨”移動光標字至“事件報告”;
步驟2:按確認鍵進入該選項。
步驟1:在“事件報告”下,通過“∧”或“∨”移動光標字至“跳閘報告”;
步驟2:按確認鍵進入該選項;可以查看跳閘報告的具體內容。
步驟3:在“事件記錄”下,通過“∧”或“∨”移動光標字至“跳閘報告”,可查看保護跳閘的準確時間及內容。
步驟1:在“事件報告”下,通過“∧”或“∨”移動光標字至“自檢報告”,
步驟2:按確認鍵進入該選項;可查看裝置自檢出錯的準確時間及內容。
步驟1:在“事件報告”下,通過“∧”或“∨”移動光標字至“遙信報告”,
步驟2:按確認鍵進入該選項;可查看遙信變位的準確時間和內容及變位過程(遙信變位過程不是從0到1,就是從1到0)。
步驟1:在“事件報告”下,通過“∧”或“∨”移動光標字至“報文清除”
步驟2:按確認鍵進入該選項;輸入密碼(默認為99)後清除所有的事件報告,遙信報告和自檢報告。
步驟1:在主菜單下,通過“∧”或“”∨”移動光標字至“係統設置”;
步驟2:按確認鍵進入該選項。
步驟1:在“係統設置”下,通過“∧”或“∨”移動光標字至“保護投退”;
步驟2:通過“∧”或“∨”移動光標字至需要調整的保護類型,再按“+”或“-”鍵對保護的投入或退出進行修改。修改完畢後輸入正確的密碼(默認為88)後按下確認鍵即可。
步驟1:在“定值設置”下,通過“∧”或“∨”移動光標字至“定值整定”;
步驟2:通過“+”或“-”鍵對定值區進行選擇,再按確認鍵進入該區修改保護定值;
步驟3:修改完畢後,輸入正確的密碼後按確認鍵即可修改定值成功
步驟1:在“定值設置”下,通過“∧”或“∨”移動光標字至“定值切換”;
步驟2:進入該頁麵後,通過“+”或“-”鍵對當前運行的定值區進行切換選擇,再按確認鍵確定。輸入正確的密碼後裝置出現以下畫麵定值區則切換成功。
步驟1:在“定值設置”下,通過“∧”或“∨”移動光標字至“參數整定”;
步驟2:輸入正確的密碼後按確認鍵進入該選項;
步驟3:通過“+”或“-”鍵對參數的定值進行修改修改完畢後按確認鍵,再輸入正確的密碼即修改參數成功。
步驟1:在“係統設置”下,通過“∧”或“∨”移動光標字至“時間調整”;
步驟2:按確認鍵進入該選項;
步驟3:通過“<”、“>”鍵移動光標至所需修改位,通過“+”或“-”鍵對該位進行修改;重複該步驟,直到時間調整完成;
步驟4:按確認鍵時間修改成功。
步驟1:在主菜單下,通過“∧”或“”∨”移動光標字至“裝置測試”;
步驟2:按確認鍵進入該選項。
步驟1:在“裝置測試”下,通過“∧”或“∨”移動光標字至“開出傳動”;
步驟2:輸入正確的密碼後按確認鍵進入該選項;
步驟3:通過“∧”或“∨”移動光標字至相應的出口,按“<”、“>”鍵使出口動作。
步驟1:在“裝置測試”下,通過“∧”或“∨”移動光標字至“開入顯示”;
步驟2:按確認鍵進入該選項;“開入顯示”可顯示開關量的狀態是斷開還是閉合,可顯示的開關量還包括:刀閘3位置、接地選跳、備用開入1、備用開入2、TWJ、HWJ、STJ手跳。通過按左右鍵進入下一頁開入顯示。
步驟1:在“裝置測試”下,通過“∧”或“∨”移動光標字至“版本顯示”;
步驟2:按確認鍵進入該選項;可以查看裝置的版本信息。
本裝置及其所組屏櫃都在廠內經嚴格調試,出廠時裝置及其屏櫃都是完好的,接線是正確的。故本裝置的調試僅檢查運輸安裝時是否有損壞和屏櫃向外的接線是否正確。考慮到本裝置具有完善的軟硬件自檢功能,可以將故障部位準確定位到插件甚至芯片,本裝置的交流采樣回路無可調節元件,且具有良好的抗振動性能和溫度特性,其精度由出廠調試保證。故可著重檢查裝置的狀態量輸入(光耦部分)、交流輸入部分、跳合閘輸出回路及信號回路(繼電器接點部分)部分。以下的調試步驟雖然是針對裝置,但最好以屏櫃為對象進行,即檢測時包括屏內接線。
本裝置具有較好的製造工藝,無可調節器件,且大量采用大規模集成電路,為保證裝置的可靠性,一般調試情況下,請不要拔出裝置的插件,在做絕緣檢查時也不需要。
通電前檢查裝置外觀應完好,應無損壞,端子無鬆脫,裝置參數與要求一致。特別是電源電壓、TA額定電流、跳閘額定電流及合閘額定電流等。
各插件各端子並聯(通信端子可不作絕緣試驗),用500V搖表按插件分別對地搖絕緣,絕緣電阻應大於100MΩ。
按照預先要求設置好裝置地址,特別在綜自係統尤其要注意,操作方法見前所述。
按定值清單輸入各組定值到相應的定值區,然後把定值區切換成運行定值區。
本裝置采樣精度無需調節,采樣誤差應不大於2%。一般情況下,可用微機保護測試儀定性校驗。嚴格要求時,可調整裝置各通道係數,使其與準確值一致,同時檢驗各模擬量通道的相位應正確。具體操作見前所述。
接點輸出,包括信號接點輸出校驗,可配合定值校驗進行。每路接點輸出隻檢測一次即可,其它試驗可隻觀察信號指示及液晶顯示。
接點輸出檢測也可通過保護的開出傳動菜單進行。該菜單功能可單獨對每一路輸出驅動。操作方法見前所述。應帶斷路器作一次合閘傳動和一次跳閘傳動,並確認斷路器正確動作。
裝置的保護功能及動作邏輯已經動模考驗及其它測試,現場調試僅需校驗定值即可,且隻需校驗某一段定值及模擬一次反向故障(僅對帶方向的保護)即可,其餘可由裝置保證。
將保護跳閘壓板、合閘壓板投入,模擬故障使保護動作,確認跳合閘電流保持狀態的完好。進行手動分合閘操作檢驗該回路的完好性,在手動跳開開關後保護不應重合閘。
線路送電後觀察顯示器上顯示的各相電流、電壓量及其相位角,與實際情況應一致。
檢查裝置的日曆時鍾,應該是準確的,如果不對,則校準,經以上校驗正常後,可以確信裝置及屏櫃連線正確,能夠正常工作,可以投入運行了。
安裝現場的機械、電氣環境必須在終端所允許的技術參數範圍內。應避免多塵、潮濕的地方、溫差易於快速變化的地方、強烈振動衝擊的地方、幅值大且上升快速的浪湧電壓環境、強感應磁場或類似的惡劣條件環境。
在裝置的前、後端應有足夠的空間以便於維護,今後進行修改。安裝後應使得便於添加、替換裝置模塊而不需要進行另外的拆卸。
地 址 | 內 容 | 地 址 | 內 容 |
0000H | 事故總 | 0008H | 非電量3 |
0001H | 告警總 | 0009H | 遠控開入 |
0002H | 彈簧未儲能 | 000AH | TWJ |
0003H | 手車工作位置 | 000BH | HWJ |
0004H | 手車試驗位置 | 000CH | 手動跳閘 |
0005H | 接地刀位置 | 0013H | MOC(SOE標誌位) |
0006H | 非電量1 | ||
0007H | 非電量2 |
地址:十進製 | 內 容 |
00 | 測量A相電流 |
02 | 測量B相電流 |
04 | 測量C相電流 |
06 | A相電壓 |
08 | B相電壓 |
10 | C相電壓 |
12 | AB相線電壓 |
14 | BC相線電壓 |
16 | CA相線電壓 |
18 | 有功功率P |
20 | 無功功率Q |
22 | 功率因數 |
24 | 頻率 |
地址:十進製 | 定 值 | 倍 率 |
100 | 電動機額定電流 | 100 |
102 | 電動機啟動時間 | 100 |
104 | 電動機啟動次數 | 1 |
106 | 過流I段投退控製 | 1 |
108 | 過流I段電流定值 | 100 |
110 | 過流I段延時定值 | 100 |
112 | 過流II段投退控製 | 1 |
114 | 過流Ⅱ段電流定值 | 100 |
116 | 過流Ⅱ段延時定值 | 100 |
118 | PT斷線檢測投退控製 | 1 |
120 | 負序過流保護Ⅰ段投退控製 | 1 |
122 | 負序過流保護Ⅰ段電流定值 | 100 |
124 | 負序過流保護Ⅰ段延時定值 | 100 |
126 | 負序過流保護Ⅱ段投退控製 | 1 |
128 | 負序過流保護Ⅱ段電流定值 | 100 |
130 | 負序過流保護Ⅱ段延時定值 | 100 |
132 | 負序過流保護Ⅱ段反時限控製 | 1 |
134 | 過負荷跳閘或告警投退控製 | 1 |
136 | 過負荷電流定值 | 100 |
138 | 過負荷延時定值 | 100 |
140 | 零序過流跳閘或告警控製 | 1 |
142 | 零序電流定值 | 100 |
144 | 零序延時定值 | 100 |
146 | 過電壓跳閘或告警投退控製 | 1 |
148 | 過電壓線電壓定值 | 10 |
150 | 過電壓延時定值 | 10 |
152 | 低電壓保護跳閘定值 | 1 |
154 | 低電壓線電壓定值 | 10 |
156 | 低電壓保護延時定值 | 10 |
158 | 低電壓電流閉鎖定值 | 100 |
160 | 零序過壓跳閘或告警控製 | 1 |
162 | 零序過壓保護電壓定值 | 10 |
164 | 零序過壓保護延時定值 | 10 |
166 | 非電量1跳閘或告警投退控製 | 1 |
168 | 非電量1延時定值 | 100 |
170 | 非電量2跳閘或告警投退控製 | 1 |
172 | 非電量2延時定值 | 100 |
174 | 非電量3跳閘或告警投退控製 | 1 |
176 | 非電量3延時定值 | 100 |
地址:十進製 | 壓 板 |
0300 | 相間過流保護 |
0301 | 負序過流保護 |
0302 | 過負荷保護 |
0303 | 零序過流保護 |
0304 | 過電壓保護 |
0305 | 低電壓保護 |
0306 | 零序過壓保護 |
0307 | 非電量1 |
0308 | 非電量2 |
0309 | 非電量3 |
序號 | 保護事件列表 |
0 | 裝置整組起動 |
1 | 電動機啟動時間過長 |
2 | I段相間過流保護動作 |
3 | II段相間過流保護動作 |
4 | 備用 |
5 | 反時限過流保護動作 |
6 | 過負荷保護動作 |
7 | 負序過流I段保護動作 |
8 | 負序過流II段保護動作 |
9 | 負序II段反時限保護動作 |
10 | 備用 |
11 | 零序過流保護動作 |
12 | 過電壓保護動作 |
13 | 低電壓保護動作 |
14 | 零序電壓保護動作 |
15 | 相間過流加速動作 |
16 | 相間充電保護動作 |
17 | 備用 |
18 | 備用 |
19 | 非電量1保護動作 |
20 | 非電量2保護動作 |
21 | 非電量3保護動作 |
序號 | 告警事件列表 |
0 | 控製回路斷線 |
1 | 斷路器異常 |
2 | 過電壓告警 |
3 | 彈簧未儲能 |
4 | PT斷線 |
5 | 過負荷告警 |
6 | 零序過流告警 |
7 | 零序過壓告警 |
8 | 負序II段過流告警 |
9 | 跳閘失敗告警 |
10 | 備用 |
11 | 非電量1告警 |
12 | 非電量2告警 |
13 | 非電量3告警 |
14 | CT斷線告警 |
注:遙控時請置遠控位置
序號 | 遙控列表 | 遙控數據地址 | 遙控數據 |
0 | 斷路器合 | 0x0001 | 0xFF00 |
1 | 斷路器分 | 0x0001 | 0x0000 |
