第一章 概 述

隨著電力電子技術的發展，直流輸電、大功率單相整流技術在工業部門和用電設備上被廣泛應用，如大功率可控矽器件、開關電源、變頻調速等，這些典型非線性負荷將從電網吸入或注入諧波電流，從而引起電網電壓畸變，使電網波形受到汙染，供電質量惡化，附加損失增加，傳輸能力下降。在電網中，三相負荷不平衡、電力係統諧振接地等會產生負序，大功率整流和非線性設備等會產生諧波。電能質量下降，嚴重威脅供電、用電設備的安全運行。

電能質量監測裝置是我公司針對電能質量監測難題，研究總結國內外電能質量監測特點和實踐經驗基礎上，嚴格按照國家頒布的相關技術標準，自主設計開發的新一代嵌入式電能質量在線監測終端。采用先進的32位DSP處理器，是具有高速采樣、計算、分析、統計、通訊和顯示等功能相結合的電能質量監測裝置。

該裝置可全天候不間斷監測電網的諧波含有率、諧波總畸變率、三相電壓不平衡度、閃變、電壓偏差、電壓波動、頻率、各次諧波有功功率、無功功率、功率因數、相移功率因數、有效值、正負序等電能質量數據。

對電能質量監測裝置的監測數據進行分析，可反映公用電網供到用戶受電端的交流電能質量，各種用電設備在不同運行狀態下對公用電網電能質量的影響。對電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。監測分析電力係統中動態參數，並對相關設備的功能和技術指標作出定量評價，保護係統中重要設備的用電安全，避免因電能質量問題帶來引起的重大事故。

第二章裝置功能特點

電能質量在線監測裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性，主要特點如下：

1）采用高性能嵌入式主板以DSP技術為核心，具有高效穩定的數據處理能力，傳輸能力和控製能力；整機采用電子化設計，沒有任何高熱，震動器件，儀器全密封結構，可保證設備長期穩定可靠的運行。

2）數據采集模塊采用獨立設計，每個采集模塊獨立A/D，獨立采集，獨立處理，獨立傳輸，精度更高、速度更快，且任何一組模塊損壞都不影響其它模塊的正常使用。

3）采用先進的嵌入式實時操作係統，全部軟件采用高級語言編程，保證了係統的高可靠性和兼容性。

4）采用大屏幕LCD顯示器，可實時顯示全部電能質量監測數據，另有圖形方式顯示主要監測指標。

5） 采用了四層印刷電路板（PCB）和SMT 工藝、繼電保護裝置常用的”背插式”結構；

6）可對基本監測指標和高級監測指標實時保存，實時數據掉電不丟失，4G（可擴展）大容量的存儲空間，最長保存時間為1年以上，之後按”先進先出”原則更新。滿足電能質量監測裝置對數據存儲的要求

7）可對裝置參數進行設置、修改和查看，並設有密碼保護。

8）裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口或RS232C/RS485接口通訊與遠方電能質量管理中心通訊。

9）Modubs，IEC-60870-103和本廠規約三種規約可供任意選擇。

10）(如選配GPS對時功能)裝置具有GPS硬對時接口，可以接受IRIG-B碼對時，保持與遠方管理中心的時鍾一致。

11）(如選配暫態事件觸發錄波功能)可根據客戶要求設定事件觸發限值，記錄事件觸發前、後實時數據並保存，並保存有事件日誌以供查詢。

12）(如選配PQDIF功能)裝置可對數據進行格式轉換，PQDIF使多數據具有良好的兼容性，便於實現不同監測係統間數據的共享

13)測量監測項目

依據標準：

GB/T15945-2008《電能質量 電力係統頻率偏差》

GB/T12325-2008《電能質量 供電電壓偏差》

GB/T14549-1993《電能質量 公用電網諧波》

GB/T15543-2008《電能質量 三相不平衡度》

GB/T12326-2008《電能質量 電壓波動和閃變》

GB/T24337-2009《電能質量 公用電網間諧波》

GB/T18481-2001《電能質量 暫時過電壓和瞬態過電壓》

GB/T19862-2005《電能質量監測設備通用要求》

GB/T17626.7-1998《電磁兼容試驗和測試技術 供電係統及其所連

接設備諧波、諧間波的測量和測量儀器導則》

DL/T 1028-2006《電能質量測試分析儀檢定規程》

第三章主要技術指標

第四章係統應用方案

整個網絡分為采集單元、變電站監測層和上級監測層三個部分。采集單元為監測終端，通過以太網將數據傳送至當地監控係統。用戶可通過上級監測層和當地監控係統進行管理。

4.1安裝開孔圖

裝置為嵌入式安裝方式，可以集中安裝於控製室的屏櫃上，也可分散安裝於開關櫃上。

4.2模擬量輸入回路

裝置用交流電流回路必須用可靠壓接的不小於2.5mm²的帶色標的導線連接至屏、櫃的電流輸入端子處，裝置端子上的螺絲必須有彈簧墊圈並擰緊，以防止交流電流回路開路；交流電壓回路必須用可靠壓接的不小於1.5mm²的導線連接至屏、櫃的電流輸入端子處。

注意：在裝置投入運行前，必須仔細檢查裝置的交流電流、電壓輸入回路的接線是否正確，尤其是交流電流回路的所有端子必須接觸可靠，防止電流回路開路而產生危險的高壓，危及人身安全！

4.3通訊網絡的連接

裝置適用於電力係統各電壓等級變電站和工礦企業變電站，網連接構成通訊網絡。本裝置提供兩個獨立的、互為備用的以太網接口，通過專用的屏蔽網絡連接線按照國際通用的EIA/TIA 568B 標準接入網絡交換機後組網。網絡拓撲圖請參見第1.6.節。以太網連接線的兩個端頭都需按照EIA/TIA 568B 標準製作，其接線示意如圖16 所示。

圖16 EIA/TIA 568B 標準接線圖

第五章人機界麵

5.1設備啟動

本設備在內部工控板發出啟動提示音後大約15~18秒後點亮屏幕背光，並顯示此開機啟動界麵。在底部依次提示Checking Storage...和Loading Moudles...，等待機器完成啟動自檢和初始化工作。在內置存儲器3.5G狀況下，自檢和係統初始化全部完成大約持續15~20秒鍾。此過程結束後切換至數據監測界麵。

5.2開機默認界麵（數據概要界麵）

此界麵為設備啟動以後的默認界麵，提供電能質量數據概要。主要包括：頻率，有效值(Ua,Ub,Uc,Ia,Ib,Ic)、畸變率(HrUa,HrUb,HrUc,HrIa,HrIb,HrIc)、有功(P)無功(Q)、分項有功（Pa,Pb,Pc）分項無功(Qa,Qb,Qc)、視在功率(Sa,Sb,Sc)、功率因數(Cosa,Cosb,Cosc)、波動(Da,Db,Dc)、短閃變(Psta,Pstb,Pstc)、長閃變(Plta,Pltb,Pltc)、電壓電流正序(U1,I1)、電壓電流負序(U2,I2)、電壓電流零序(U0,I0)、電壓電流不平衡度(U21,I21)。

在此界麵中，可以按↑鍵查看下一個通道；↓查看上一個通道；按MENU鍵進入主菜單。

注意：

人機界麵的功能按鍵設計為動態提示方式。如：MENU/菜單，↑/通道+，↓/通道-。斜杠前對應麵板上的按鍵，斜杠後表示在當前頁麵該麵板按鍵代表的具體功能。以上三個動態提示分別表示：按MENU鍵（進入菜單），按↑鍵（當前通道號加1），按↓鍵（當前通道號減1）。無提示的按鍵表示該按鍵在當前頁操作無效。具體按鍵在不同頁麵的功能定義是動態分配的，由於係統升級或其他原因，按鍵和功能可能會有所變動，請按照設備實際的按鍵提示來操作。

本設備B碼對時為選配功能。當使用B碼對時界麵底部“IRIG-B未同步”字樣消失，並顯示衛星鍾傳輸的IRIG-B所表示的時間。

底部右下方“磁盤占用”圖標為紅色時，代表有數據寫入狀態。此時應盡量避免強行關閉設備，以防數據丟失或存儲介質物理損壞。

5.3主菜單

本界麵提供設備主功能菜單選擇，標準配置功能為數據概要，諧波，波形圖，頻譜圖，相量圖，開入狀態，通道設置和儀器設置。間諧波與暫態為高級選配功能，高級用戶可以使用。

在此界麵中，可以按↑↓←→鍵移動光標至所需功能；按ENTER(確認鍵)後進入選中功能；按MENU鍵返回主頁，即數據概要頁麵。

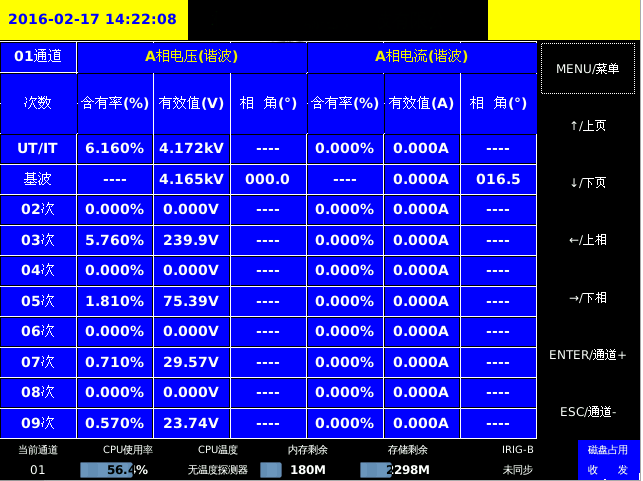

5.4諧波界麵

本界麵為在主菜單中選中諧波功能後顯示的諧波監測界麵，提供總諧波畸變率(UT/IT)，基波，各次(2~63次)諧波畸變率、有效值，基波相角數據的監測信息。

在此界麵中，可以按↑↓鍵更改諧波次數；←→鍵在A、B、C三相間切換；按ENTER(確認鍵)查看下一個通道；按ESC鍵查看上一個通道；按MENU鍵返回主菜單。

5.5間諧波界麵

本界麵為在主菜單中選中間諧波功能後顯示的間諧波監測界麵，提供總諧波畸變率(UT/IT)，基波，各次(共25次)間諧波畸變率、有效值，基波相角數據的監測信息。

在此界麵中，可以按↑↓鍵更改間諧波次數；←→鍵在A、B、C三相間切換；按ENTER(確認鍵)查看下一個通道；按ESC鍵查看上一個通道；按MENU鍵返回主菜單。

5.6波形界麵

5.6.1全相波形

本界麵為在主菜單中選中波形功能後顯示的電壓、電流波形監測界麵，提供三相電壓、電流的波形數據的圖形監測信息，以及各相有效值數據。

在此界麵中，可以按↑↓鍵更改查看通道；按ENTER(確認鍵)單獨放大某一相的波形；按MENU鍵返回主菜單。

5.6.2單相波形

本界麵為在波形監測功能中按ENTER(確認鍵)後的單相放大界麵。提供某一相電壓或電流的波形數據的圖形監測信息，及有效值數據。

在此界麵中，可以按↑↓鍵更改查看通道；←→鍵在A、B、C三相電壓，電流間切換；按ENTER(確認鍵)返回波形監測界麵；按MENU鍵返回主菜單。

5.7頻譜界麵

5.7.1全相頻譜界麵

本界麵為在主菜單中選中頻譜功能後顯示的電壓、電流諧波頻譜監測界麵，提供三相電壓、電流的頻譜數據的圖形監測信息，以及各相總含有率數據。

在此界麵中，可以按↑↓鍵更改查看通道；按ENTER(確認鍵)單獨放大某一相的頻譜圖；按MENU鍵返回主菜單。

5.7.2單相頻譜界麵

本界麵為在頻譜監測功能中按ENTER(確認鍵)後的單相放大界麵。提供某一相電壓或電流的頻譜數據的圖形監測信息，及有總含有率，各次含有率圖形數據。其中橫坐標T表示某一相總含有率。縱坐標一個刻度為1。能直觀顯示各次諧波的相對畸變程度。

在此界麵中，可以按↑↓鍵更改查看通道；←→鍵在A、B、C三相電壓，電流間切換；按ENTER(確認鍵)返回頻譜監測界麵；按MENU鍵返回主菜單。

5.8向量界麵

本界麵為在主菜單中選中相量圖功能後顯示的電壓、電流圖形向量監測界麵，提供三相電壓、電流的向量圖形監測信息，以及各相相角數據。

在此界麵中，可以按↑↓鍵更改查看通道；按MENU鍵返回主菜單。

5.9開入界麵

本界麵為在主菜單中選中開入狀態功能後顯示的開入量監測界麵，提供設備所檢測的4個輸入狀態的分合狀態監測信息。

在此界麵中，按MENU鍵返回主菜單。

5.10暫態界麵

本界麵為在主菜單中選中暫態功能後顯示的暫態數據監測界麵，提供電壓驟升，暫降，中斷等暫態事件的監測信息。當前界麵顯示某通道一天內記錄的所有暫態事件，按發生時刻降序排列提供瀏覽查詢。故障開始、結束波形為選中序號（光標高亮）對應的故障錄波波形。

在此界麵中，可以按↑↓鍵更改當前頁中查看暫態事件序號；當暫態數量多於5個，在當前頁顯示不下時，按←→鍵可更改當前顯示頁；按ENTER(確認鍵)可更改查看暫態的參數（時間和通道）；按MENU鍵返回主菜單。

5.10.1設置暫態參數

本界麵為在暫態功能中按ENTER(確認鍵)後的設定暫態參數界麵。在此界麵下可以設定查詢暫態事件的查詢時間(年月)，通道參數，選定當前通道，當前月份下所有的有發生暫態的。

在此界麵中，可以按↑↓鍵可選定當前月中的某天暫態(如果當天有暫態的話)；當月的暫態記錄天數多於7天，當前頁顯示不下時，按←→鍵可更改當前顯示頁；按ENTER(確認鍵)可查看選定某通道、某天的暫態的信息並進入該天暫態事件查看界麵；按ESC鍵暫態參數開始閃動，並進入暫態參數修改界麵；按MENU鍵返回暫態查看功能。

5.10.2修改暫態參數界麵

本界麵為在設置暫態參數功能中按ESC鍵後的暫態參數修改界麵。在此界麵下可以修改查詢暫態事件的查詢時間(年月)，通道參數，並查詢設定參數下的暫態信息。

在此界麵中，可以按↑↓鍵可增減當前選定修改項目（閃動部分）中的參數數值；按←→鍵可更改當前選定修改項目；按ENTER(確認鍵)確認參數修改，同時參數不再閃動；在參數不再閃動以後按ESC鍵開始查詢給定暫態參數的暫態信息，並進入設置暫態參數界麵；按MENU鍵返回暫態查看功能。

5.11口令輸入界麵

本界麵為在主菜單中選中通道設置、儀器設置功能後顯示的口令確認界麵，是設置通道參數，儀器參數前防止誤觸的口令輸入確認界麵。默認口令為1234。

在此界麵中，可以按↑↓鍵更改當前選中部分（高亮閃動）的值；←→鍵可更改當前選定部分；按ENTER(確認鍵)確認輸入，當輸入正確時進入設置功能，錯誤返回主菜單，需重新輸入；按MENU鍵返回主菜單。

5.12通道參數設置界麵

本界麵為在主菜單中選中通道設置功能並通過口令驗證後顯示的通道參數修改界麵，提供電壓等級、接線方式，電壓變比，變流變比，PQD地址的參數設置。

其中：接線方式WYE為三相四線製方式，Detla為三線三相製接線。

電壓、電流變比可設定為小數，能精確至2位小數。

PQD地址為PQDIF接入Id序號。為特定地區使用參數。一般用戶可忽略。

在此界麵中，可以按↑↓鍵更改當前需要設置的通道；←→鍵可更改當前選定部分；按ENTER(確認鍵)確認進入修改狀態，按修改頁麵的按鍵提示操作，完成修改；按MENU鍵返回主菜單。

5.13儀器參數設置界麵

本界麵為在主菜單中選中儀器設置功能並通過口令驗證後顯示的儀器參數修改界麵，提供係統時間，網卡地址（標配出廠為單網口，使用網卡1，雙網口需要訂貨時注明，特殊定製），儀器通訊參數的設置。

注意：由於本產品為了滿足不同現場的使用需求，通道數量和出廠功能配置等個體間差異較大，同時產品本身的軟硬件也在不斷更新。為了更有針對性確定現場設備配置和定製情況。左下角綠色ID,SN等為本設備硬軟件配置信息，通道配置信息等。生產廠家在必要時可以通過此信息確定產品出廠時的配置使用信息，來幫助現場用戶解決在使用過程中出現的各種問題。

在此界麵中，可以按↑↓鍵更改當前需要更改的設置條目；←→鍵可更改當前選定部分；按ENTER(確認鍵)確認進入修改狀態，按修改頁麵的按鍵提示操作，完成修改；未確認修改前按MENU鍵會放棄改任何當前修改，並返回主菜單。

5.13.1設定係統時間

本界麵為在儀器設置界麵中選中設置係統時間功能後的係統時鍾修改界麵，提供係統時鍾設置。

在此界麵中，可以按↑↓鍵可更改當前選定項數值；←→鍵更改當前選定項(高亮閃動)；按ENTER(確認鍵)確認修改係統時鍾；未確認修改前按MENU鍵會放棄改任何當前修改，並返回儀器設置界麵。

5.13.2網絡地址設置界麵

本界麵為在儀器設置界麵中選中設置網卡1功能後的網絡參數修改界麵，提供網絡1口地址修改設置。設置確定後網絡設置自動保存並立即生效（網口參數設置請按照係統管理員要求正確設定，錯誤的網絡參數會造成設備無法聯網）。本設備出廠標配單網口，使用網卡1。如使用雙網口，網卡2的參數設置操作同網卡1。

在此界麵中，可以按↑↓鍵可更改當前選定項數值；←→鍵更改當前選定項(高亮閃動)；按ENTER(確認鍵)確認修改網絡參數；未確認修改前按MENU鍵會放棄改任何當前修改，並返回儀器設置界麵。

5.13.3通訊參數設置界麵

本界麵為在儀器設置界麵中選中設置通訊參數功能後的通訊參數修改界麵，提供規約類型，RS232/RS485通訊口參數修改設置。設置確定後通訊設置自動保存並立即生效。

目前本設備支持的規約類型有：Modubs，IEC-60870-103和本廠規約三種。通訊參數和設備地址請按現場通訊要求正確設置。

在此界麵中，可以按↑↓鍵可更改當前選定項數值；←→鍵更改當前選定項(高亮閃動)；按ENTER(確認鍵)確認修改通訊參數；未確認修改前按MENU鍵會放棄改任何當前修改，並返回儀器設置界麵。

第六章售後服務

設備終身提供產品升級和技術服務。如發現儀器有不正常情況或故障請與我公司及時聯係，請不要私自拆修，請及時與我公司售後服務人員聯係。以便為您安排最便捷的解決方案。
