多功能電力儀表是針對電力係統、工礦企業、公共設施、智能大廈等的 電力智能監控和電能計量等需求而設計,能夠高精度測量三相電網中的所有常用電力參數,三相電壓、電流、有功/無功功率、視在功率、頻率、功率因數、四象限電能、溫度監測、開關量輸入監測、模擬量輸出、繼電器輸出控製、並帶有通訊接口、電能脈衝輸出等功能。可選帶諧波測量、尖峰平穀各時段電能統計功能。
儀表具備多種擴展功能的輸入輸出方式可供選擇:1路通訊接口(可選2路)、1 ~ 4路模擬量輸出、1 ~4路繼電器輸出、本地或遠程的開關信號監測和控製輸出功能(“遙信”和“遙控”功能)、1 ~ 4路開關監測、2路電能脈衝輸出、1 ~ 9路無線溫度測量功能。
儀表具有極高的性能價格比,可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件,已廣泛應用於各種控製係統、SCADA係統和能源管理係統中、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建築、智能型配電盤、開關櫃中, 具有安裝方便、接線簡單、維護方便, 工程量小、現場可編程設置輸入參數、能夠完成業界不同PLC、工業控製計算機通訊軟件的組網。
2 . 1儀表尺寸
三、端子與接線

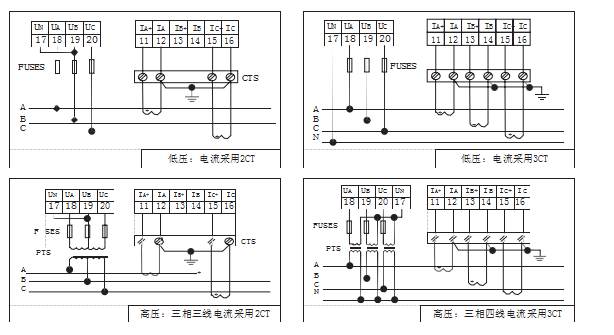

3 . 1 低壓網絡典型接線示意圖
開孔尺寸:sXy
麵板尺寸:LXh(單位mm)
外形代號 | 外形尺寸(L×h)(mm) | 開孔尺寸( s×y) (mm) | 最小安裝距離 | 總長( N) (mm) | |
水平( mm) | 垂直( mm) | ||||
42 | 120×120×70 | 111×111 | 120 | 120 | 65 |
96 | 96×96×70 | 91×91 | 96 | 96 | 65 |
80 | 80×80×70 | 76×76 | 80 | 80 | 65 |
72 | 72×72×70 | 67×67 | 72 | 72 | 65 |
2 . 2安裝方法
1) )在固定配電櫃開aXy( mm)的孔
2) )取出儀表, 取下固定支架
3) )儀表由前安入安裝孔
3.2 2接線端子功能說明
1) )信號和功能端子編號
儀表接線端子采用統一的編號,適應於該係列所有產品其情況如下表所示:
電源 | 1,2 | AC 220 V 或AC/ DC 85 -265 V |
電流信號 | 11,12,13,14,15,16 | 11,13,15為三相電流進線端 |
電壓信號 | 17,18,19,20 | 分別為三相電壓輸入UN,UA,UB,UC |
繼電器輸出 | 22——29 | 4路繼電器輸出 |
變送輸出 | 31——35 | 4路4 -20 m A變送輸出,31為公共端 |
Rs 485 | 9和10 | |
開關輸入 | 36——40 | 4路開關輸入,40為公共端 |
使用說明:
(a) ) 1、2為儀表工作的輔助電源,務必根據實物產品電源接入規定的電源。確保所供電源適用於該係列產品,以防止損壞產品。
(b) ) 11、13、15為電流互感器的進線端子,帶*號表示為電流的進線端子。( c)三相三線接法: 在三相三線網絡中B相電流不需連接,UB接17號端子。( d)詳細接線端子的使用, 請按照具體產品外殼上的接線圖進行連接。
儀表工作的輔助電源推薦使用工頻工作電源:沒有說明情況下為AC220V。
下圖以96多功能為例,其餘產品的接線圖與其類似,隻是接線端子和功能模塊減少而已。
4 )插入儀表固定支架, 即可固定儀表
注意:各個產品的接線端子次序略有所不同,接線時請按照產品外殼上的接線圖進行連接。(2)輸入信號接線方法
接線說明:
(a) )電壓輸入: 輸入電壓不要高於產品的額定輸入電壓( 1 0 0 V或4 0 0 V ), 否則應考慮使用
PT, 為了便於維護建議使用接線排。
(b) )電流輸入: 標準額定輸入電流為5 A, 大於5 A的情況應使用外部C T。如果用的CT上連有其它儀表,接線應采用串接方式,去除產品的電流輸入連線之前,一定要先斷開C T一次回路或都短接二次回路,為便於維護建議使用接線排。
(c) )要確保輸入電壓、電流相對應, 相序一致, 方向一致; 否則會出現數值和符號錯誤!(功率和電能)。
(d) )儀表可以工作在三相四線方式或者三相三線方式, 用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中性線的情況下使用三相三線方式,在有中性線的情況下使用三相四線方式,三相三線可以隻安裝2個CT( A和C相), 三相四線需要安裝三個CT。
注意:儀表內可設置兩種線方式,實際接線方式和表內設置方式必須一致,否則儀表的測量數據不準確。具體接線方式、脈衝常數等技術參數發產品隨機接線圖為準。
4.3 3 編程操作
4.3.1 . 1菜單結構
在編程狀態下,數顯界麵采用分層結構的菜單方式;第1排為第一層菜單信息;
第2排為第二層菜單信息;第3排為第三層菜單信息。
例如下圖所示:第1層:SET 係統設置、第2層:CT 電流變比、第3層: 電流互感器變比參數值。即設置輸入電流信號的變比CT為1 .(5 A/ 5 A)
數顯界麵菜單的組織結構如下,用戶可根據實際情況選擇適當的設置參數。
第1層 | 第2層 | 第3層 | 描述 |
密碼PSD | 輸入密碼PUT | 0~9999 | 輸入儀表當前密碼,默認8888 |
修改密碼CHAG | 0~9999 | 修改密碼 | |
係統設置SET | 顯示DISP | 0~11 | 0自動循顯方式 1 - 11顯示項作為第一屏顯示 |
電能清零 | CLR.E | 電能數據清零 | |
接線方式NET | 0000或0001 | 0000為三相四線, 0001為三相三線 | |
電壓變比PT | 1~9999 | 設置電壓變比= 1次刻度/2次刻度 | |
電流變比CT | 1~9999 | 設置電流變比=1次刻度/2次刻度 | |
通訊設置CONN | 地址NO. | 1~247 | 儀表地址範圍1~247 |
通訊波特率BAUD | 1200~9600 | 0001為1200、0002為2400、0003為 4800、0004為9600默認為9600 | |
數據格式DATA | N、E、O 數據格式 | 0001為N, 8 , 1,0002為0 , 8 , 1 0003為E, 8 , 1默認為N, 8 , 1 | |
開關量輸出設置DO- X(X為1 - 4) | 詳見開關量報警變送輸出設置 | ||
變送輸出設置AO-X(X為1~4) |
其結構示意圖如下
