1. 概述

過電壓抑製櫃微機智能綜合控製器實時檢測PT提供的電壓信號，利用其內部ARM的高速數據處理能力，實現快速傅立葉分析，及時判斷出係統各種故障：PT斷線、接地故過電壓、欠電壓、失電壓、諧振故障，並同時顯示出故障類別，輸出相應的開關量接點信號，用於報警。本裝置具有工業RS485接口，標準的Modbus通訊規約，與用戶微機監控係統實現數據遠距離通訊和數據傳送。本裝置對各種高頻、低頻和工頻諧振均準確判斷，並能記錄發生的故障以及故障發生的時間。本裝置可廣泛應用於發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力係統。

2. 功能及特點

· 模塊化設計，結構緊湊，技術先進，高速32位ARM內核處理器使運算實時性和動作準確性得以保證。

· 實時監控係統狀態，實時運算，根據信號采集、數據處理結果，發出相應的信號。如：PT斷線、金屬性接地、弧光接地、熔絲熔斷等。

· 工業標準的RS-485通訊接口，可以實時向上位機傳送係統的運行狀態，上位機也可以通過此通訊口對消弧控製器發出指令。

·故障追憶功能，大容量Flash存儲器保存最近10次曆史故障記錄，並能記錄發生故障時係統三相電壓和開口電壓。

· 具有良好的電磁兼容性，適合在強電磁幹擾的複雜環境中應用。

· 雙硬件看門狗電路確保軟件運行的可靠性。

· 中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

3. 工作原理

線路發生故障時，中性點對地絕緣的供電係統會出現零序電壓，本裝置將零序電壓作為啟動信號開始計算，然後再根據發生故障時每相電壓的情況進行邏輯分析計算，判定接地故障發生的相別及故障屬性（如：PT斷線、金屬性接地、弧光接地、熔絲熔斷等），再根據判定結果做出相應處理。下麵是原理框圖：

一、  操作說明

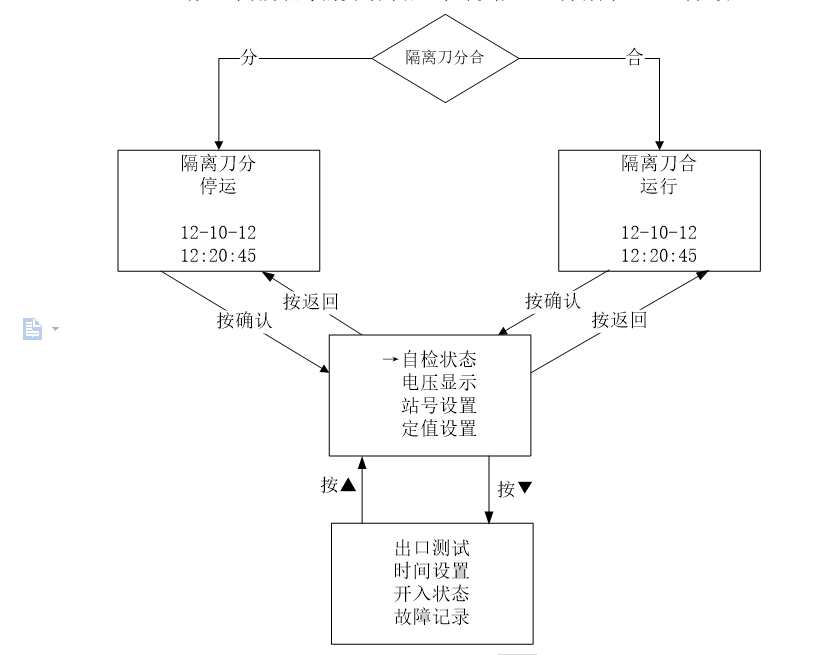

1. 裝置通電開機後液晶屏顯示如下界麵，時鍾逐秒跳動表示裝置正在運行。如果顯示的並不是當前日期和時間，請參考下麵提及的步驟進行設置。過電壓抑製櫃隔離刀開合狀態在液晶屏上顯示。在隔離刀斷開時，本裝置停止對故障信號的實時判斷，才可以做PTK傳動試驗、查詢和設置。

2. 在裝置顯示開機界麵時，按下麵板上的確認鍵，進入主菜單，如上圖。按一次返回鍵可返回開機界麵。主菜單共有八個菜單項，按▲▼菜單選擇相應的菜單項按確認即可進入相應菜單項。

3. 輸入電壓顯示：在主菜單上選擇“電壓顯示”功能查看係統三相電壓及開口電壓。按返回鍵返回主菜單。

4. 開關量輸入狀態：在主菜單上選擇“開入狀態”功能查看消弧櫃隔離刀閘和三相熔斷器、接觸器的分合狀態。按OK鍵返回主菜單。

5. 日期時間設置：如需更改裝置日期時間，在主菜單界麵上選擇“時間設置”功能，進入如下圖的設置界麵。首先進行年份設置，按▲▼鍵加減。

年份設置完畢後，按確認鍵進入月份設置，依次設置其餘時間值

6. 通信站號設置：裝置站號的作用在第六節中提及。裝置出廠默認站號為01。如需更改，在主菜單界麵選擇進入，按裝置麵板上的按▲▼鍵加減，進入如下圖的設置界麵。每按一次▲鍵，站號加1，每按一次▼鍵，站號減1，設置完畢後按確認鍵保存並返回主菜單。注意：在通信過程中請勿更改站號。

7.故障記錄追憶：本裝置內部Flash存儲器可以記下最近發生的10次故障記錄，包括故障類型和發生時間，以及發生故障時三相電壓和開口。在主菜單界麵上，按裝置麵板上的▲▼鍵，進入“故障記錄”，如下圖。然後再按▲▼鍵可進行上下翻頁，逐條查詢記錄。按確認鍵可返回主菜單。注意：如裝置出廠前所做的模擬實驗的記錄保留在Flash存儲器裏，未及時刪除請用戶同時按▲▼進入記錄刪除界麵刪除即可。

9.定值設置：裝置可根據現場情況實時調整判據的關鍵項，按▲▼選擇要 修改的定值項，按確定鍵進入修改。如下圖：備注：按確定顯示◆表示進入已定值修改界麵，按▲▼修改定值。按確定保存進入下一設置。

10.出口測試：裝置可模擬報警輸出方便調試檢查，按▲▼選擇按確定鍵輸出相應報警。備注：隻有報警複位後才能返回主界麵。界麵如下：

11.本裝置實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件（大功率可控矽），將PT開口三角繞組瞬間短接，產生強大阻尼，從而消除鐵磁諧振。麵板上顯示係統係統諧振頻率及幅值。如下圖：備注：此功能為選配

12.本裝置實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件（大功率可控矽），將PT開口三角繞組瞬間短接，產生強大阻尼，從而消除鐵磁諧振。麵板上顯示係統係統諧振頻率及幅值。如下圖：備注：此功能為選配

三、 技術指標及使用環境

1. 適用範圍：3kV―35kV係統。

2. 電壓測量精度：0.5%。

3. 報警繼電器輸出觸點容量：AC 240V/10A，DC 30V/10A。

4. 通信方式：RS485@9600bps。

5. 工作電源：AC220V±10%，DC220V±10%。

6. 海拔高度：小於2000米。

7. 工作環境溫度：0℃- 40℃。

8. 空氣相對濕度：90% (25℃)、50% (40℃)。

9. 使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體。汙穢等級：不超過Ⅱ級。

10.安裝地點：母線高壓室內，具有防風、防雨和防塵設施。

四、 裝置端子接線圖

五、 安裝尺寸

開孔圖如上,機箱深度：150mm。
